Neste artigo você verá algumas orientações sobre "boas práticas" no desenvolvimento de projetos utilizando o bibliotecas de marcenaria, a fim de evitar quaisquer transtornos durante o desenvolvimento e/ou produção do projeto.



1. Componentes próximos ao eixo global do SketchUp (0,0)

Os componentes sempre devem ser inseridos o mais próximo possível do eixo global do SketchUp (0,0), pois esse é o "ponto de referência" do Plugin de Marcenaria para realizar os orçamentos, envio do pedido, etc., e é por ele que o sistema inicia para fazer a "varredura" da área de desenho e gerar o orçamento/pedido de fábrica. Então quanto mais longe do eixo estiverem os componentes, maior será a demora para encontrá-los e completar a ação solicitada.

Além disso, se houverem componentes e/ou peças mais distantes do eixo, esses itens podem não ser enviados junto ao pedido de fábrica, apesar de gerarem os IDs de montagem.

Saiba mais sobre os eixos do SketchUp clicando aqui.



2. Projetos muito grandes

Quando se tratar de projetos muito grandes, como o projeto de uma casa toda por exemplo, o ideal é que ele seja dividido em partes menores (um ou mais arquivos para cada cômodo), pois quanto maior for o projeto, maior será o tempo de processamento do sistema.

Depois de dividi-lo em partes (vários arquivos) e enviá-los para a produção, é possível criar um lote de projetos dentro do Gestor para exportar ao otimizador. Dessa forma, todos os projetos serão otimizados juntos.

Saiba como criar lotes de projetos clicando AQUI.



3. Cópia do projeto "limpo"

Caso seja necessário criar cenas, cortes, etc. para fazer o detalhamento do projeto ou para a apresentação ao cliente, é importante salvar uma cópia do arquivo "limpo" (sem cortes, cenas, decorações...) para gerar o orçamento e enviar o pedido para a produção, pois esses itens podem causar demora no processamento dos dados, além de, em alguns casos, causarem inconsistências e impedirem o orçamento do projeto, envio do pedido e/ou importação do pedido no Gestor (principalmente no caso de decorações e/ou componentes que não são da Gabster).

E a utilização de cenas no arquivo que será enviado à fábrica pode gerar peças duplicadas no Gestor, sendo necessário excluir todas as cenas e enviar o pedido novamente à fábrica.



4. Regras de utilização dos componentes

Como todos os componentes Gabster possuem uma estrutura configurada para que sejam paramétricos (editáveis), há algumas regras de utilização que precisam ser respeitadas, como não agrupá-los ou desassociá-los  em seu projeto, pois isso "quebra" a estrutura do componente, não sendo possível gerar o orçamento. Confira todas as regras clicando aqui.



5. Cópias de peças/componentes

Recomendamos que seja evitada a cópia de peças/componentes, procurando sempre baixá-los individualmente da galeria, pois isso pode acarretar em diversas inconsistências no projeto. Ou, caso seja necessário fazer alguma cópia, sempre tornar o componente único clicando com o botão direito do mouse em cima dele > Tornar único para que sejam considerados componentes "diferentes", apesar de serem iguais.



6. Utilização da ferramenta escala

Sempre que possível deve ser evitada a utilização da ferramenta escala, pois em alguns casos específicos em que ela é utilizada para ajustar as medidas dos componentes, algumas peças têm seus tamanhos alterados/desconfigurados ao gerar o orçamento. Isso ocorre pois a escala fica visualmente na medida que você colocou, mas quando é gerado o orçamento ela se ajusta para o tamanho real em que ficou, porque às vezes não consegue injetar na estrutura do componente as informações de tamanho definidas com ela. É uma questão de funcionalidade do próprio SketchUp.

Por isso recomendamos que as medidas sejam sempre ajustadas pelas Opções de Componente (Ctrl+E), ou, se preferir continuar utilizando a ferramenta escala, antes de enviar o projeto para a fábrica é importante que gere um orçamento, pois assim os componentes em que utilizou a escala serão redesenhados e você poderá verificar se estão nas dimensões corretas.



7. Alteração nos atributos dos componentes

A janela "Atributos dos componentes (Ctrl+Q)" contém todas as informações de estrutura dos componentes Gabster, como informações de espessura, tamanhos, furações, etc., e, por este motivo, nenhum campo deve ser editado. Caso isso ocorra, esse componente não será reconhecido pelo sistema e não será enviado junto ao pedido de fábrica. Lembrando que, caso seja necessário editar as informações do componente, isso deverá ser feito pelas Opções de componente (Ctrl+E).



8. Caracteres especiais

Alguns componentes Gabster, como as peças avulsas da Gbuilder, permitem ao usuário inserir informações na Descrição e Observação da peça. Porém, quando esses campos são preenchidos, não deve-se utilizar nenhum caractere especial, como ' / * ( ) " ! ? + = , entre outros, pois isso causa inconsistências no plugin, impedindo o orçamento e envio do pedido à fábrica. Caso você tenha utilizado algum caractere especial e não esteja conseguindo orçar/enviar o pedido, precisa localizar todas peças que contêm esses caracteres na Descrição/Observação e apagá-los para que consiga orçar e enviar o pedido.



9. Utilização de várias bibliotecas

Ao desenvolver seus projetos utilizando as bibliotecas de Marcenaria, você tem a possibilidade de utilizar várias bibliotecas. Porém, quando utilizadas juntas (em contato uma com a outra), alguns cuidados devem ser tomados, pois as bibliotecas não conversam entre si e não geram furação quando utilizadas desta forma. Além disso, para que as peças da Gbuilder gerem as furações corretamente, precisam ser respeitadas algumas regras. Confira abaixo alguns materiais referentes a esses assuntos.

• Utilização da biblioteca Prime em conjunto com a Gbuilder
• Criar um projeto com o Construtor de Componentes e peças das bibliotecas Gbuilder e Prime
• Quando utilizar cada biblioteca?
• Regras e conferência de rotação peças Gbuilder
• Atribuindo furação nas peças da Gbuilder

10. Precisão da tela

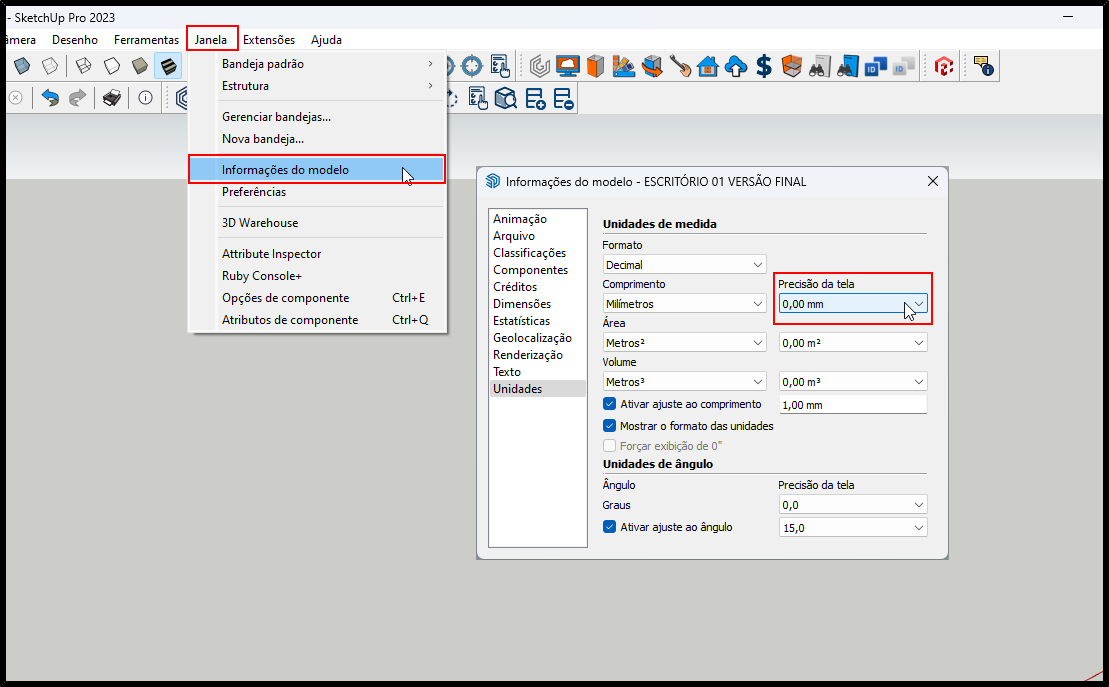

Para que as furações por contato( biblioteca Gbuilder, CE 2801 e Construtor de Componentes) sejam geradas corretamente no sistema Gestor, a precisão da tela no modelo do SketchUp deve ser configurada como 0,00mm
Para saber como configurar o modelo padrão do SketchUp clique AQUI





IMPORTANTE:

Se tiver alguma dúvida ou dificuldade em relação às informações apresentadas neste material, entre em contato com nosso suporte através do e-mail suporte@gabster.com.br.
