As peças engrossadas da biblioteca Gbuilder tem como padrão não receberem margem de refilo devido a possibilidade de receberem furação.
O processo recomendado pela Gabster é a realização da furação na peça de 18mm ou 15mm e posteriormente a colagem. Por esse motivo enviamos as peças com engrosso da biblioteca Gbuilder sem a margem de refilo.
Dessa maneira, se você não trabalha com furações automatizadas em peças engrossadas e deseja realizar a colagem e depois fazer o refilo na peça engrossada/duplada, basta adicionar um comando nos cadastros de produtos que possibilita aumentar o painel nas duas dimensões e também os engrossos.
A alteração realizada no cadastro de produto não será visível no 3D apenas será visível para os comandos de produção. No 3D você deve inserir a medida que exata do componente, após realizar a importação do pedido no sistema gestor a margem de refilo será gerada automaticamente nos comandos de produção.
Siga as instruções deste artigo e veja como alterar este cadastro de produto:

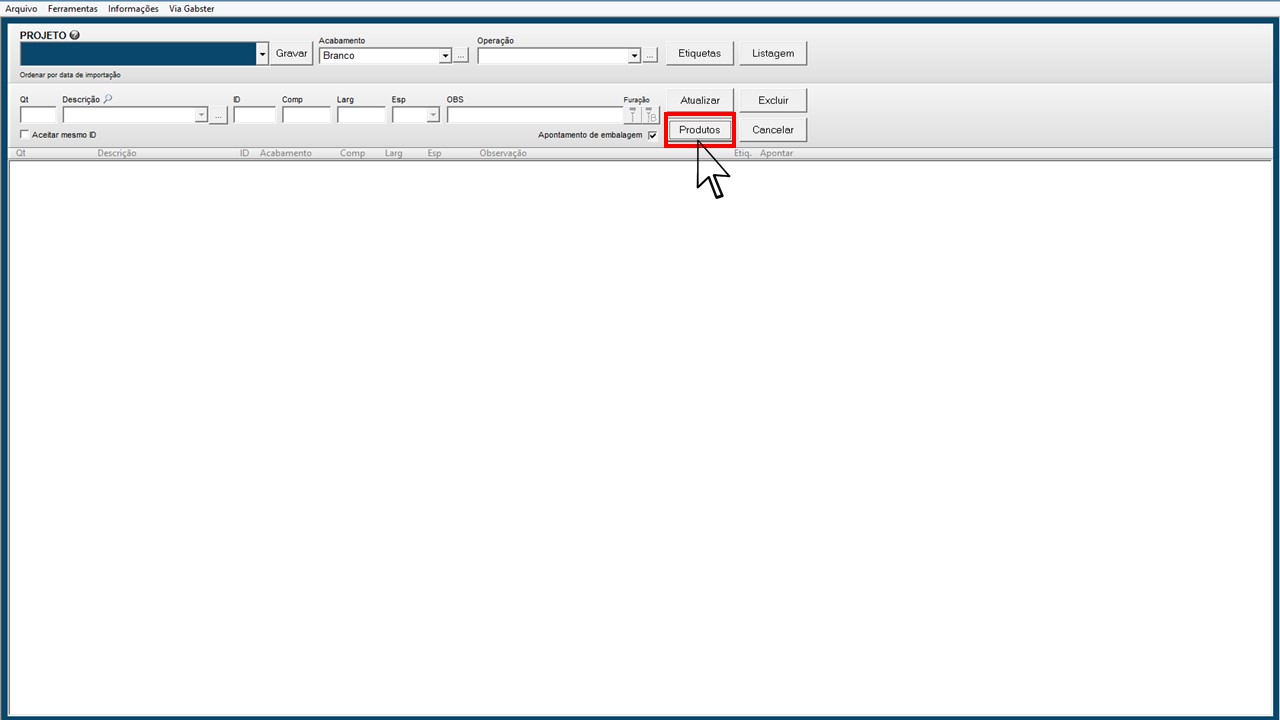

- Abra o Sistema Gestor e acesse a janela de Cadastro de Produto, clique em "Produtos", conforme o exemplo abaixo:

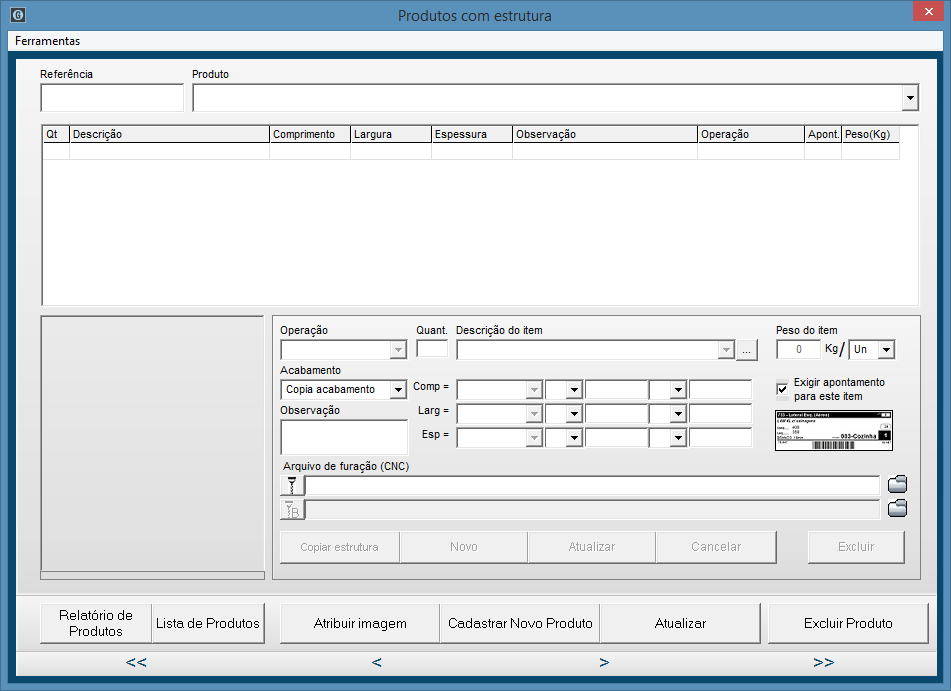

- Com isso, abrirá a janela "Produtos com estruturas", como mostra a ilustração abaixo:
- Para editar um produto basta, no campo "Referência", inserir o código do produto. Este código pode ser visualizado junto com a descrição do item na listagem do Sistema Gestor:

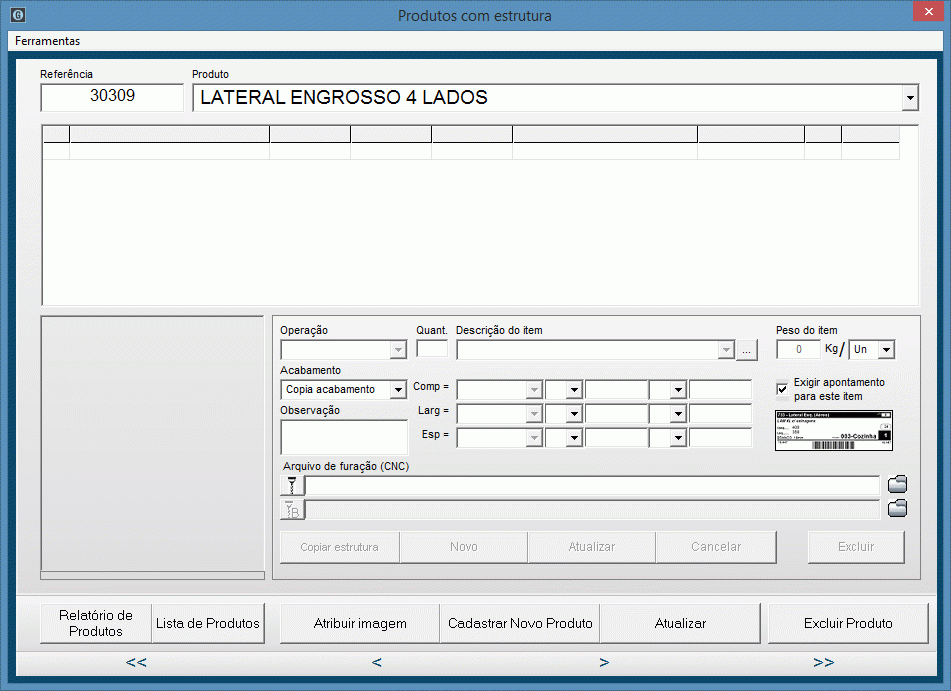

3.1 Pode-se ainda, buscar por um produto digitando a nomenclatura deste no campo "Produto", seguindo o modelo abaixo:

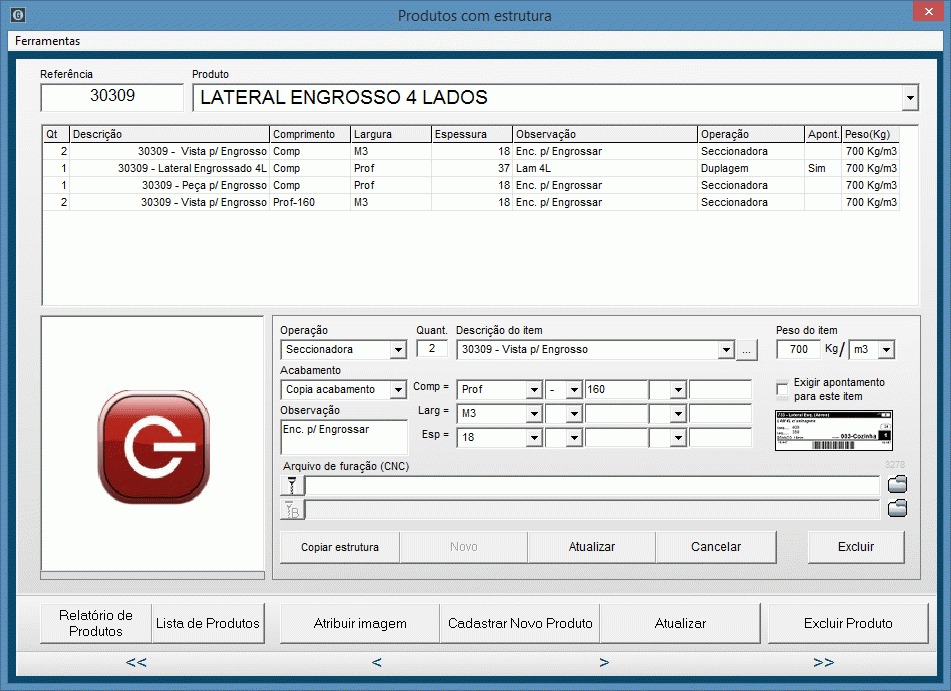

- Após localizar o produto, percebe-se que ficou visível uma série de itens/peças que compõem este produto e, estes itens, podem ser personalizados conforme desejar.
Alterando o cadastro de produto
- Seguindo o passo a passo acima, para alterar o cadastro de produto, você deverá selecionar a peça que deseja realizar a alteração, conforme imagem abaixo. Desta maneira, suas informações serão apresentadas nos campos inferiores para modificação.

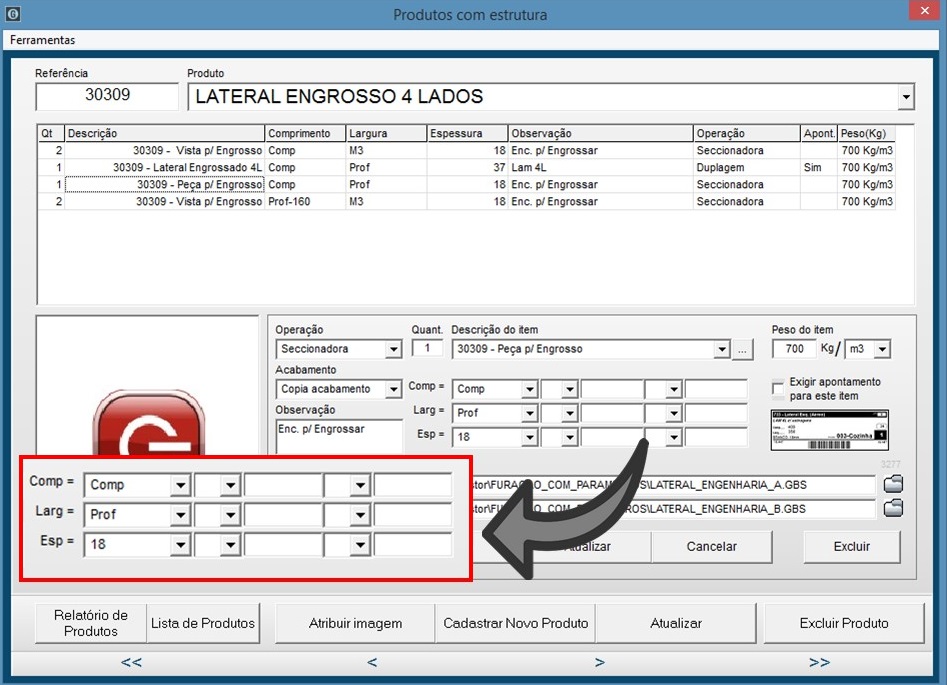

- No campo "Medidas" você pode alterar as medidas desta peça. Este campo é muito importante, pois influencia diretamente na produção. As medidas dos produtos já cadastrados, já estão inseridas no sistema. Contudo, caso necessário, pode-se alterar levando em considerações medidas fixas ou variáveis.

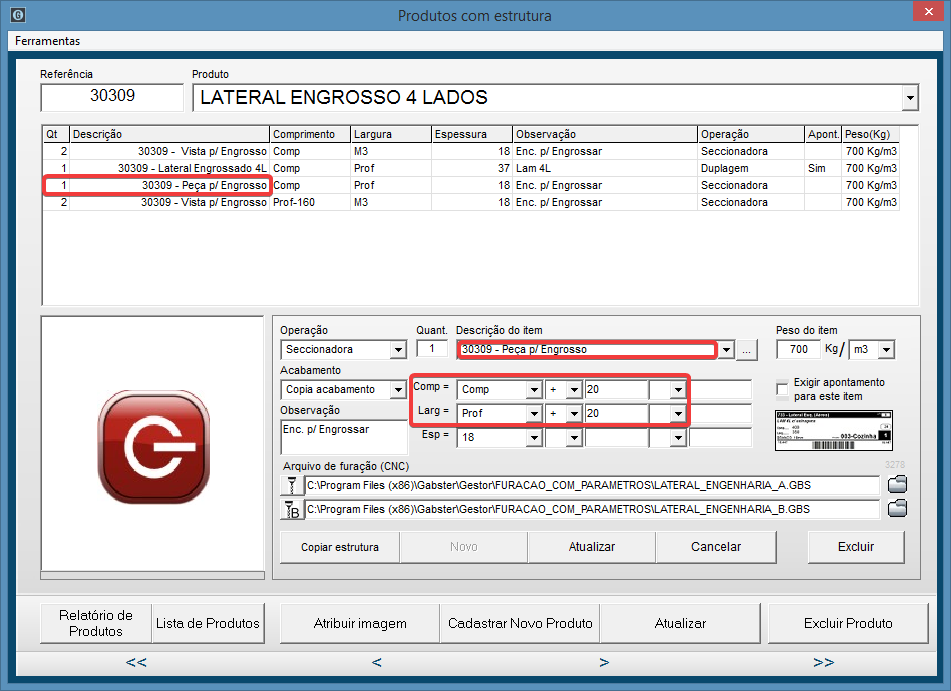

- Agora que você sabe como editar cada item que compõe o cadastro de produto, basta você adicionar à margem de refilo nas peças que deseja com a medida que quiser, nesse exemplo vamos acrescentar uma margem de refilo de 20mm conforme imagem abaixo:

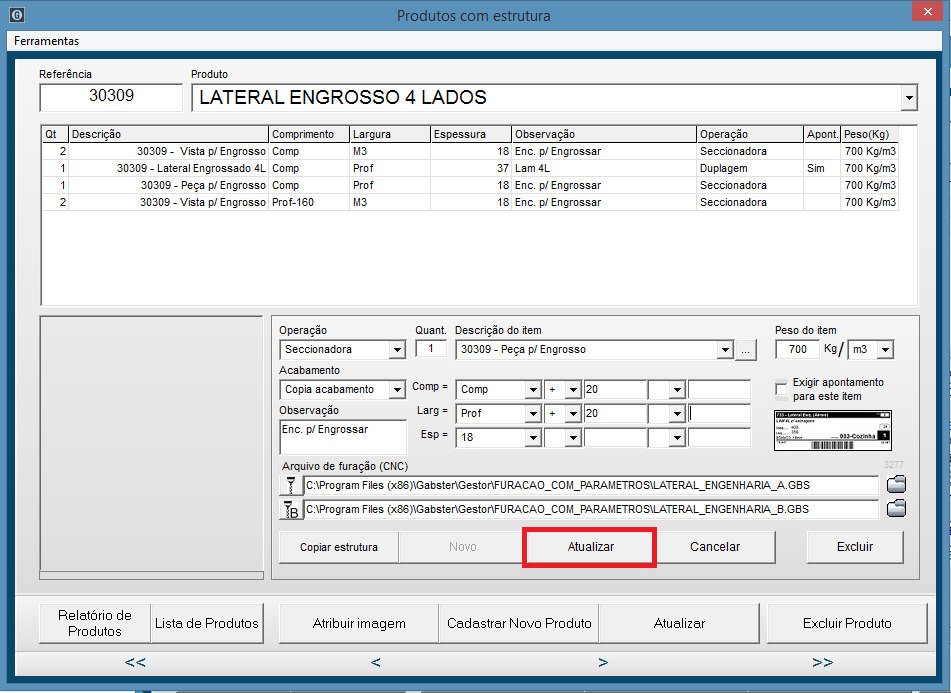

- Para finalizar as suas edições basta clicar em "Atualizar" dentro da janela do item, como mostra a ilustração abaixo:
IMPORTANTE: Todas as configurações que executar com base neste artigo, não modifica projetos já importados no Sistema Gestor. Estas configurações, serão aplicadas para todos os próximos projetos a partir do momento em que finalizar este passo a passo. Para alterar informações de um projeto já importando, deverá realizar alterações em sua listagem.
